电池方面,苹果一直很保守,在安卓阵营电池容量已突破6000mAh,苹果新一代iphone依然维持了不到3000mAh的电池容量。

安卓与iOS完全采用了两种不同电池策略,android主张开源,而iOS则推崇节流。不过再怎么样,3000mAh也优化不出6000mAh的续航时间,移动电源和背夹电池成了iPhone重度用户的救命稻草。

对于背夹电池,不同人的观点也不一样,有人认为背夹电池既能供电,又能充当保护壳,一举两得。而另外一部分人则认为背夹电池严重破坏了手机的手感,得不偿失。

从iPhone 7/7Plus开始,苹果取消了16G版本的iPhone,不过仍有一部分人依然在使用16G的iPhone,在捉襟见肘的存储容量面前,带扩容功能的背夹电池让小容量用户完全无法拒绝

酷能量作为较早进入iPhone背夹电池领域的品牌之一,在背夹电池的设计上有着自己独到的见解。无下巴设计是其最容易让用户记住的IP设计,一直为用户所称赞。今天就让我们一起来看一款型号为ME7086A的酷能量iPhone7背夹电池。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

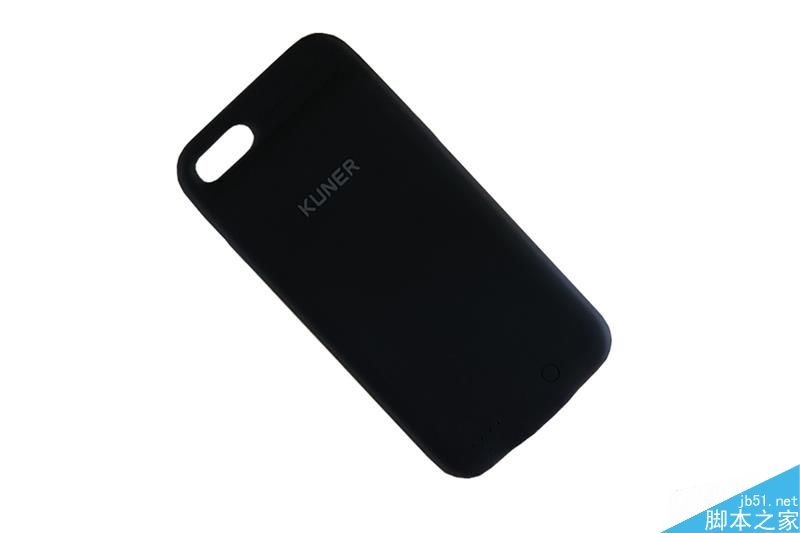

先看看其背面,首先映入眼帘的是“KUNER”酷能量标志,还有一个圆形的电源按键。背面看起来凹凸有致,手感上也相当不错,由于整个外壳使用了液态硅胶,使用时就像触摸在皮肤上一样光滑柔软。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

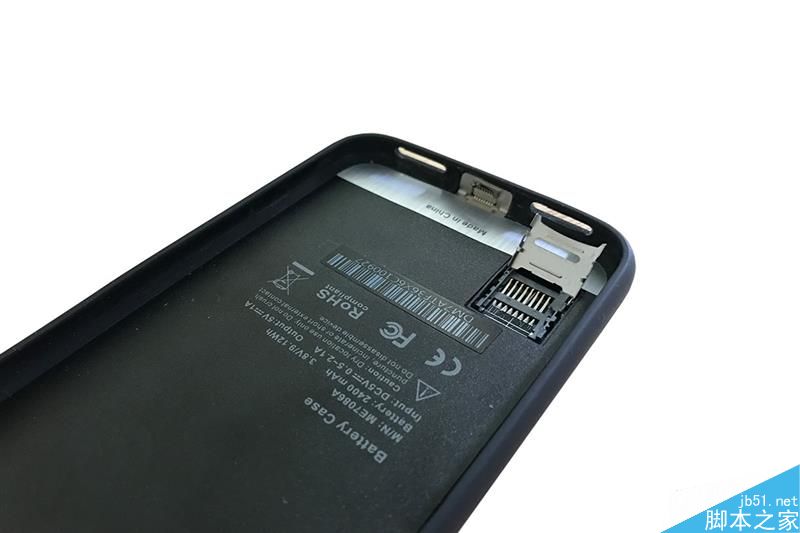

内部是铭牌参数,总容量2400mAh,可为iPhone7充一次电左右,3.85V的电压平台略高于iPhone电池的3.82V。输入支持DC 5V/2.1A,输出只有5V/1A,与苹果原装充电器一致。

铭牌参数下面有一个SD卡槽,断掉的lightning插头是被一个女汉子强行用外力掰断的。可以看到底部采用了经典的无下巴设计,整体观感比有下巴设计好看太多。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

底部双扬声器开孔

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

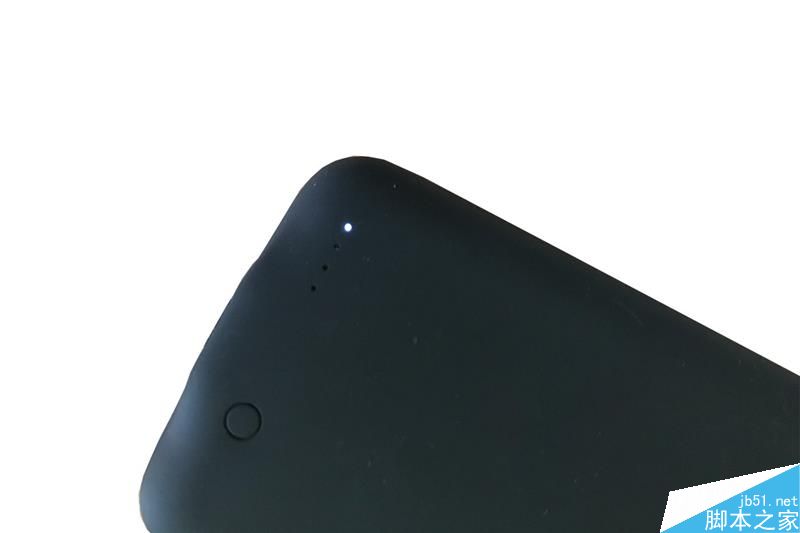

长按电源键指示灯亮起为iPhone供电

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

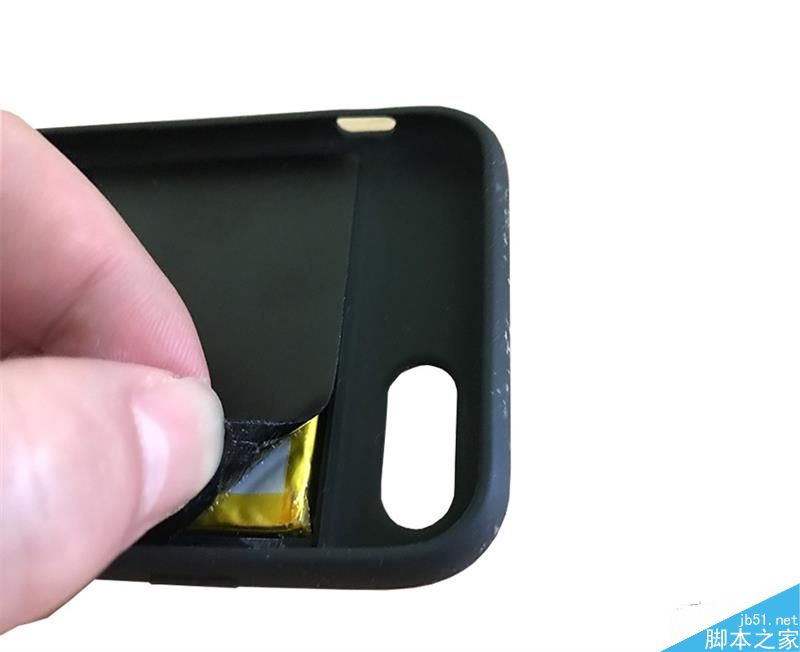

由右上处铭牌处撕开,露出高密度聚合物电芯

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

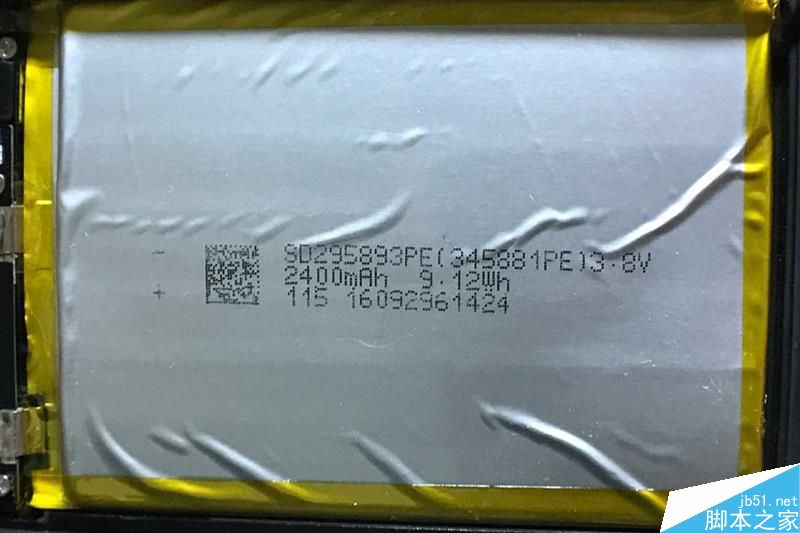

电芯特写

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

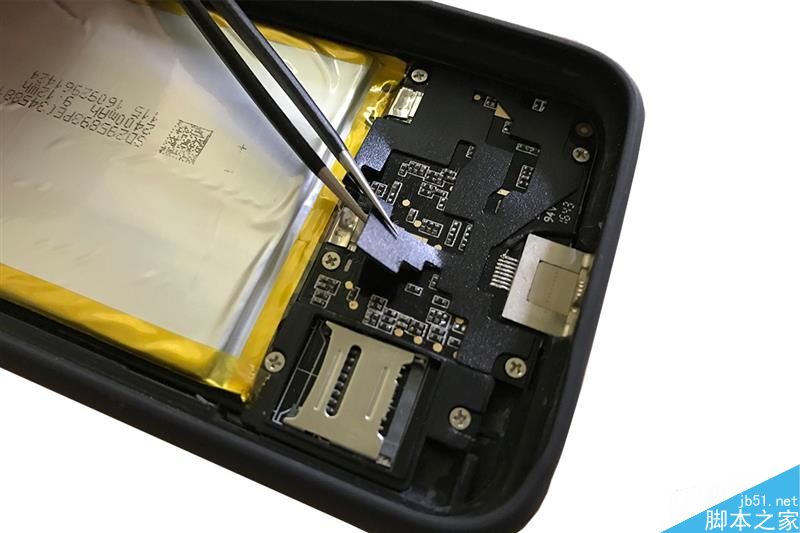

全部撕掉后还有一块黑色塑料片保护电路板

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

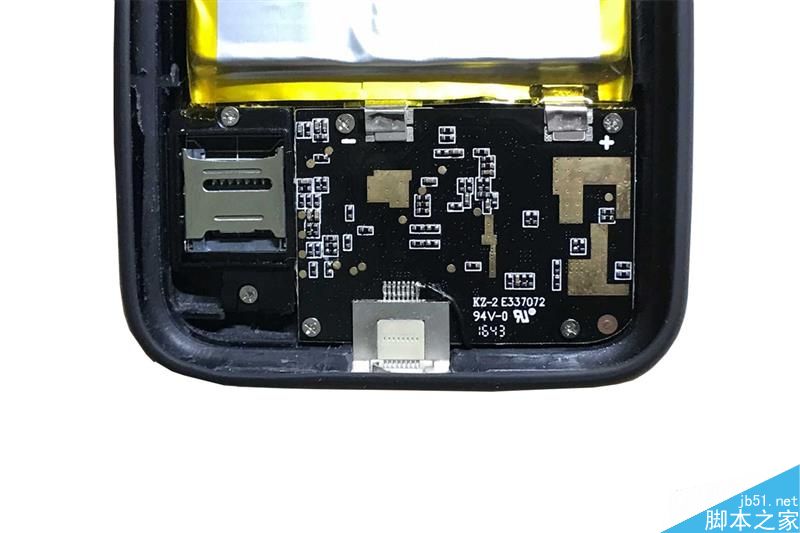

全部撕开后得见电路板真容,考虑到用户按压,这一面只有少部分电阻。仔细看最右端的识别阵脚有条黑色线绕到了背面。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

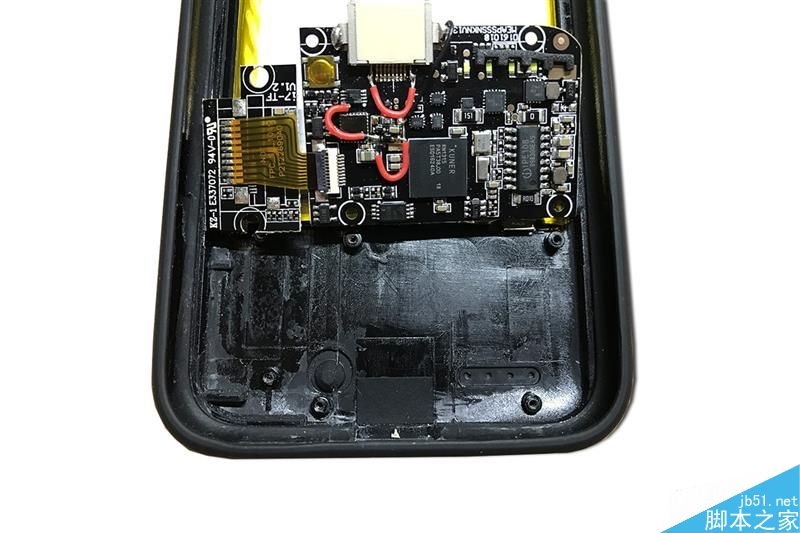

看看背面,电子原件全部集中在了这面,TF卡通过10pin排线连接到主PCB板上。三条红色的线比较显眼,接口处有两个针脚通过红线短接,仔细看,这里短接的并不是Lightning上的识别针脚与接地针脚,而是Lightning接口8Pin外另外的两处。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

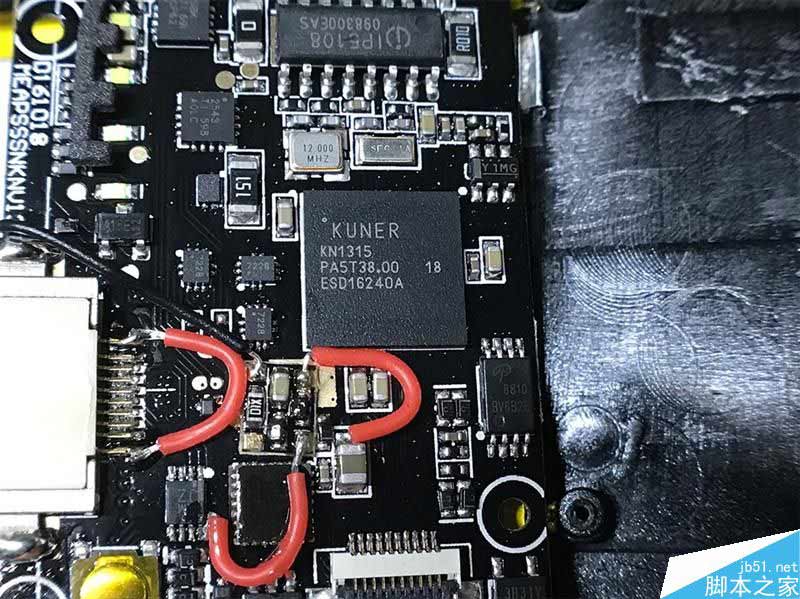

最大的芯片是酷能量自主研发的KN1315处理器,整块背夹电池的大脑。右下方是美国万代AOS8810场效应管,双向保护开关。

型号ME7086A的酷能量iPhone 7背夹电池拆解图赏

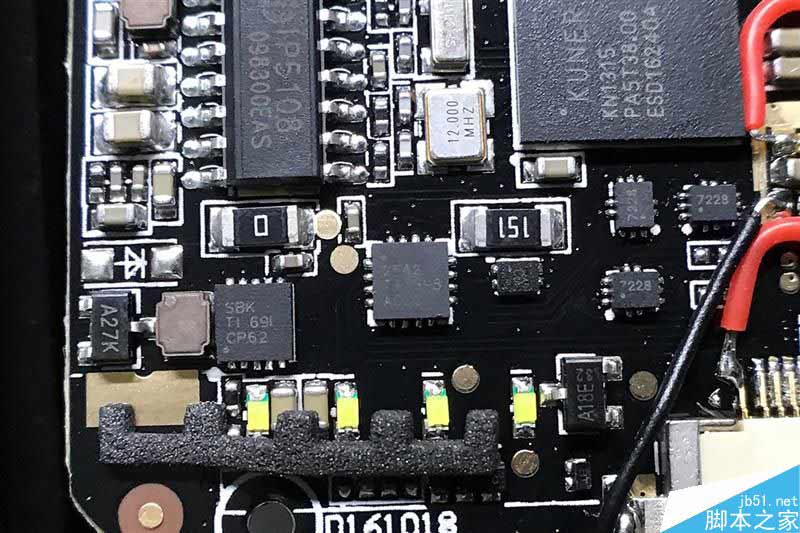

处理器左边是英集芯IP5108,该芯片是一颗高集成充放电管理芯片,可支持2.5A充电,2A放电,背夹电池的4颗LED灯珠也是由该芯片管理。

总结起来,酷能量智能手机壳手感超级棒,无下巴设计美感爆棚,最大支持256G的TF卡拓展简直是小容量用户福音。不过电路板上的飞线给人一种半成品的感觉,希望能改进。
